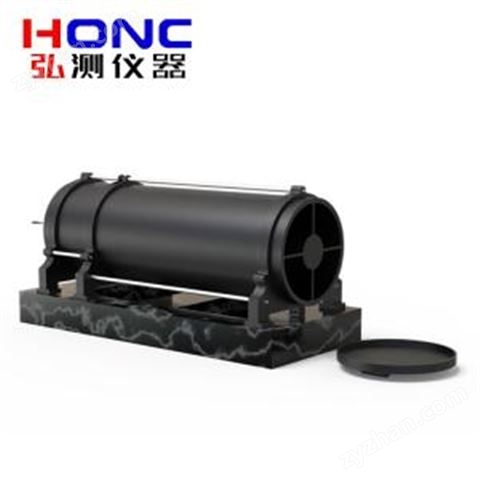

KFPG-5000型 卡式（卡塞格林式）平行光管

產品簡介 Product introduction

卡式平行光管，又稱卡塞格林式平行光管，主要為可見光和紅外光學系統提供無窮遠十字和星點目標，用于校正多光軸綜合光電產品的光軸一致性，具有焦距長、體積小、無色差的優點。還是主要用于光學系統光軸調校的光學儀器，該儀器具有測量孔徑大、光譜范圍寬等優點，是進行光學儀器多光軸調校的專用儀器，主要可用于激光光軸、電視光軸、目視光軸間的光軸平行性調校，配備其他附件也可進行光學系統的其他參數測量。

性能特點 Performance characteristics

我司生產的平行光管系列，具有以下優點：

1、焦距80mm-500mm的平行光管具有像質良好的雙膠物鏡，并配有十字線分劃板，可做瞄準用的無窮遠目標，是光學儀器生產裝校工作中最基本的儀器之一，配備其他附件，具有更廣泛的用途。

2、F-XA系列機型可增加各種附件，使其功能更為全面。

3、焦距1000mm-3000mm的平行光管是一種長焦距、大口徑，并具有像質優良的雙分離物鏡的儀器，它配備多種附件，常與前置鏡或測量顯微鏡組合使用，既可作觀察、瞄準用的無窮遠目標，又可用于光學零部件、光學系統的光學常數測定、成像質量以及微光夜視產品的評定工作和檢測，它是光學儀器的科研、生產、教學等單位常用的光學儀器。

4、焦距4600mm的平行光管的物鏡為單片非球面透鏡。

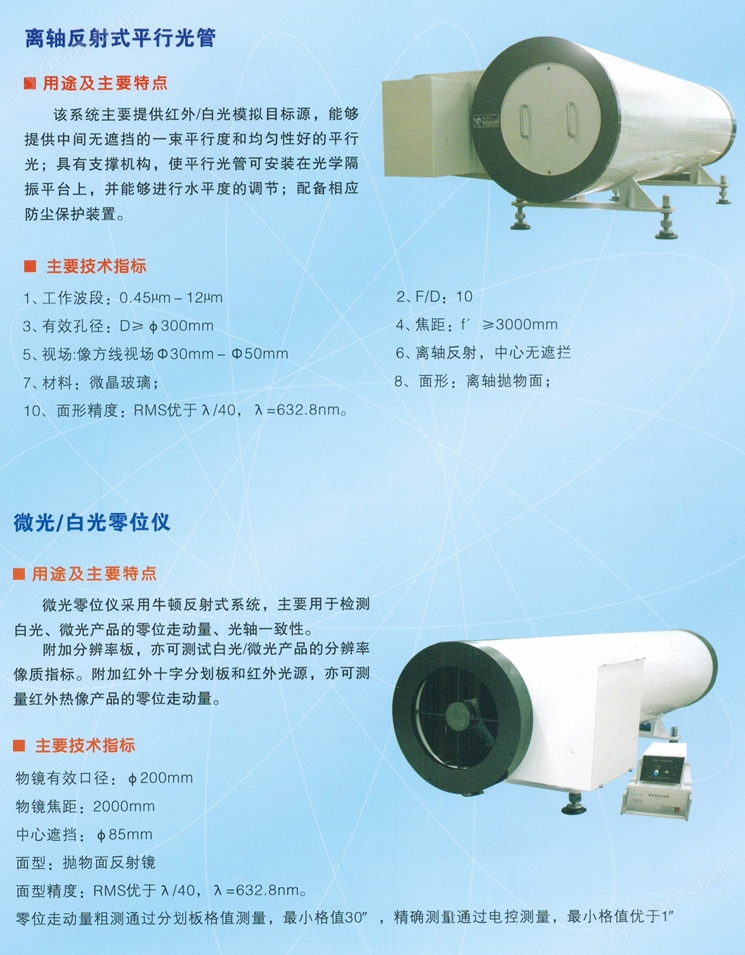

離軸反射式平行光管，該系統主要提供紅外/白光模擬目標源，能夠提供中間無遮擋的一束平行度和均勻性好的平行光；具有支撐機構，使平行光管可安裝在光學隔振平臺上，并能夠進行水平度的調節；配備相應防塵保護裝置。

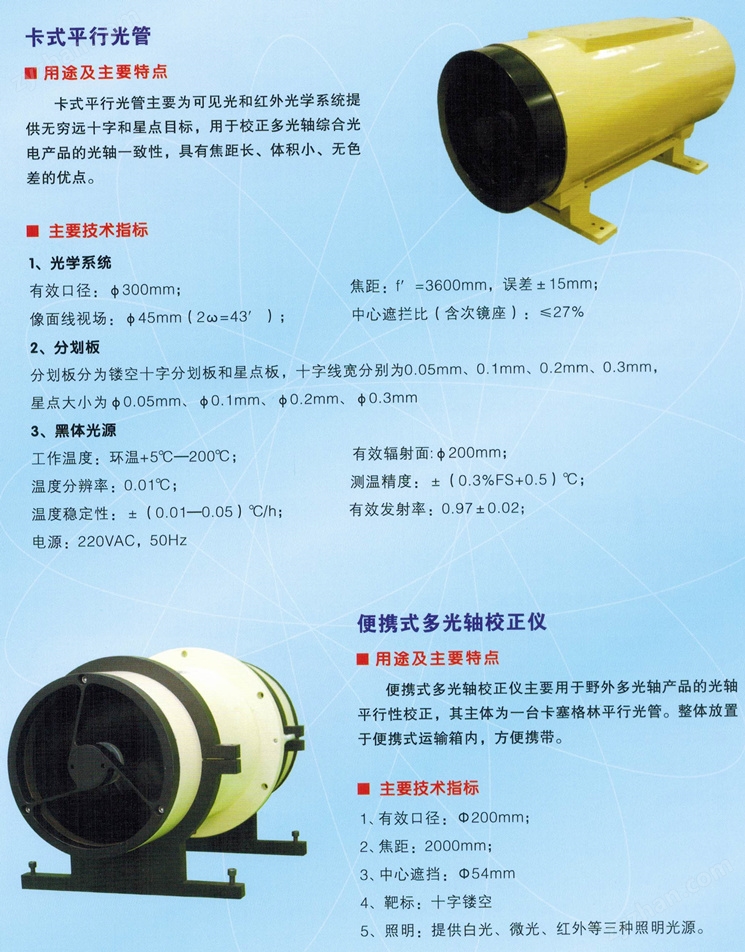

卡式平行光管，主要為可見光和紅外光學系統提供無窮遠十字和星點目標，用于校正多光軸綜合光電產品的光軸一致性，具有焦距長、體積小、無色差的優點。

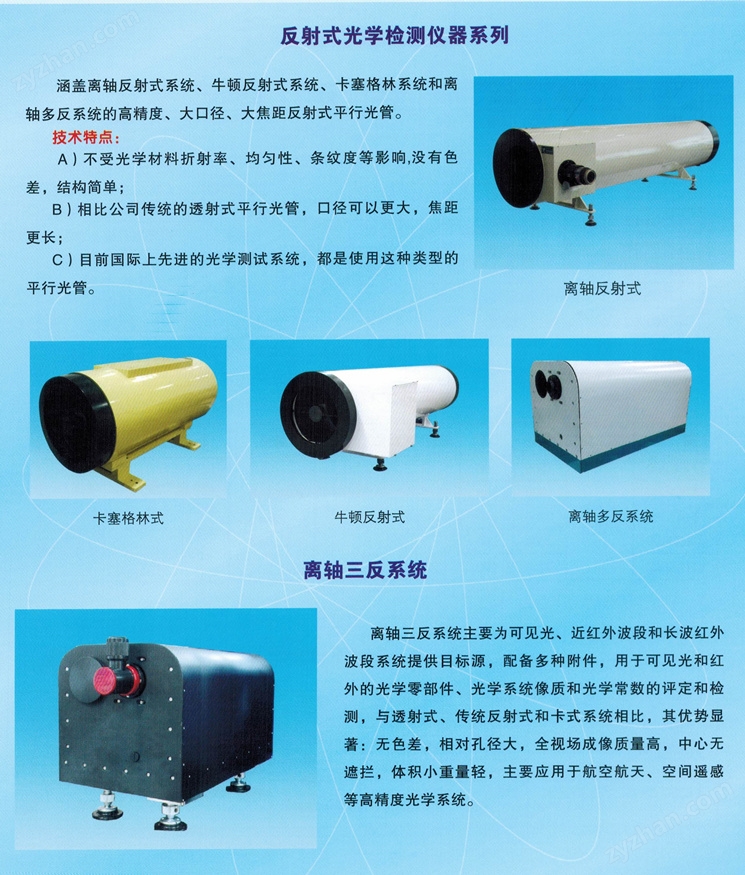

反射式光學檢測系統 系列：

涵蓋離軸反射式系統，牛頓反射式系統，卡塞格林系統和離軸多反系統的高精度，大口徑，大焦距反射式平行光管。具有以下特點：

A、不受光學材料折射率、均勻性、條紋度等影響，沒有色差，結構簡單；

B、相比公司傳統的透射式平行光管，口徑可以更大，焦距更長；

C、的光學測試系統，都是使用這種類型的平行光管；

技術指標 Technical indicators

1、焦 距：5000mm；

2、有效孔徑：φ408mm；

3、中心遮攔：φ144mm；

4、膜 層：鋁/銀+硅保護；

5、視 場：≥0.32°；
