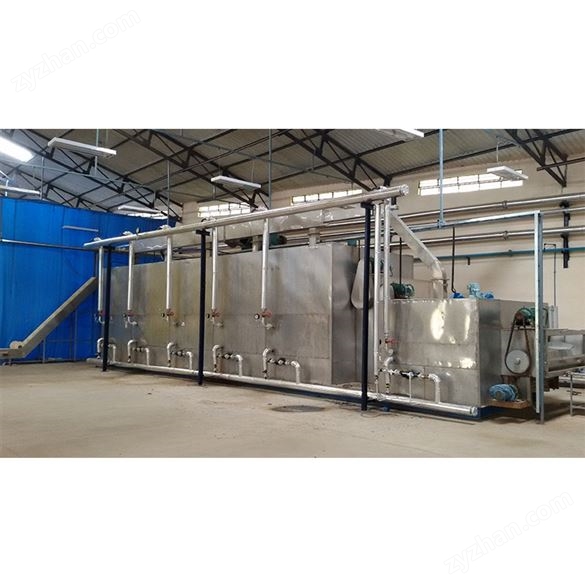

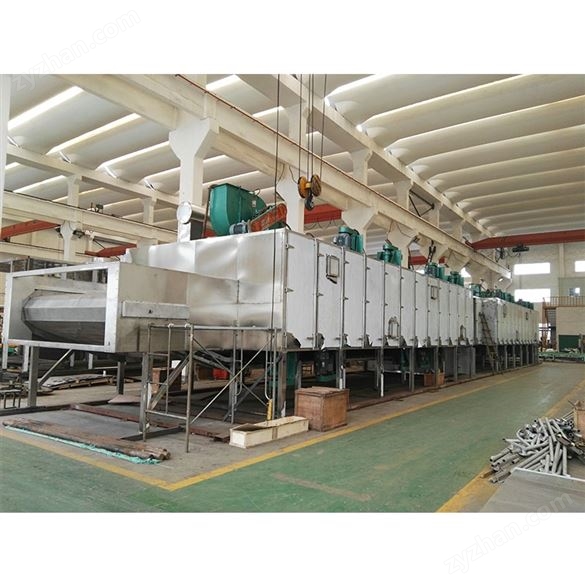

中藥飲片網帶式穿流連續干燥機DWB1.7×12型

網帶式穿流連續干燥機（設備）主要技術說明

設備名稱

DWB1.7×12型網帶式穿流連續干燥機（網帶式干燥機）

設備使用條件及要求

1、使用地點：亳州；

2、用于干燥：中藥飲片；

3、主機內外不銹鋼：板材采用304不銹鋼；

4、傳動鏈條及軌道：不銹鋼鑄造件；

5、循環風機：采用不銹鋼制作；

6、干燥機要求自帶控制系統；

帶式干燥機性能參數

1、熱風溫度：70～80℃；

2、尾氣溫度：40～50℃；

3、干燥強度: 2～6KgH2O/h.m2；

4、蒸汽耗量：2～2.5Kg/ KgH2O

5、網帶速度：V=0.1～0.4m/min，變頻調速；

6、網帶寬:1.7m（有效寬度）；

7、有效干燥面積：20.4m2

8、干燥單元：6個；

9、主機外形尺寸（長×寬×高）：14米X2.1米X3米；

對外圍條件的要求

電：380V，50HZ

設備原理概述及操作描述

設備概述

本干燥機主要針對“中藥飲片"設計而成。設備包括：加料段、傳動裝置、熱風（循環）系統、網帶、主機殼體（支座）、尾氣排濕系統及電控柜等組成。設備內外壁采用不銹鋼304制作，確保設備連續、穩定的運行。
