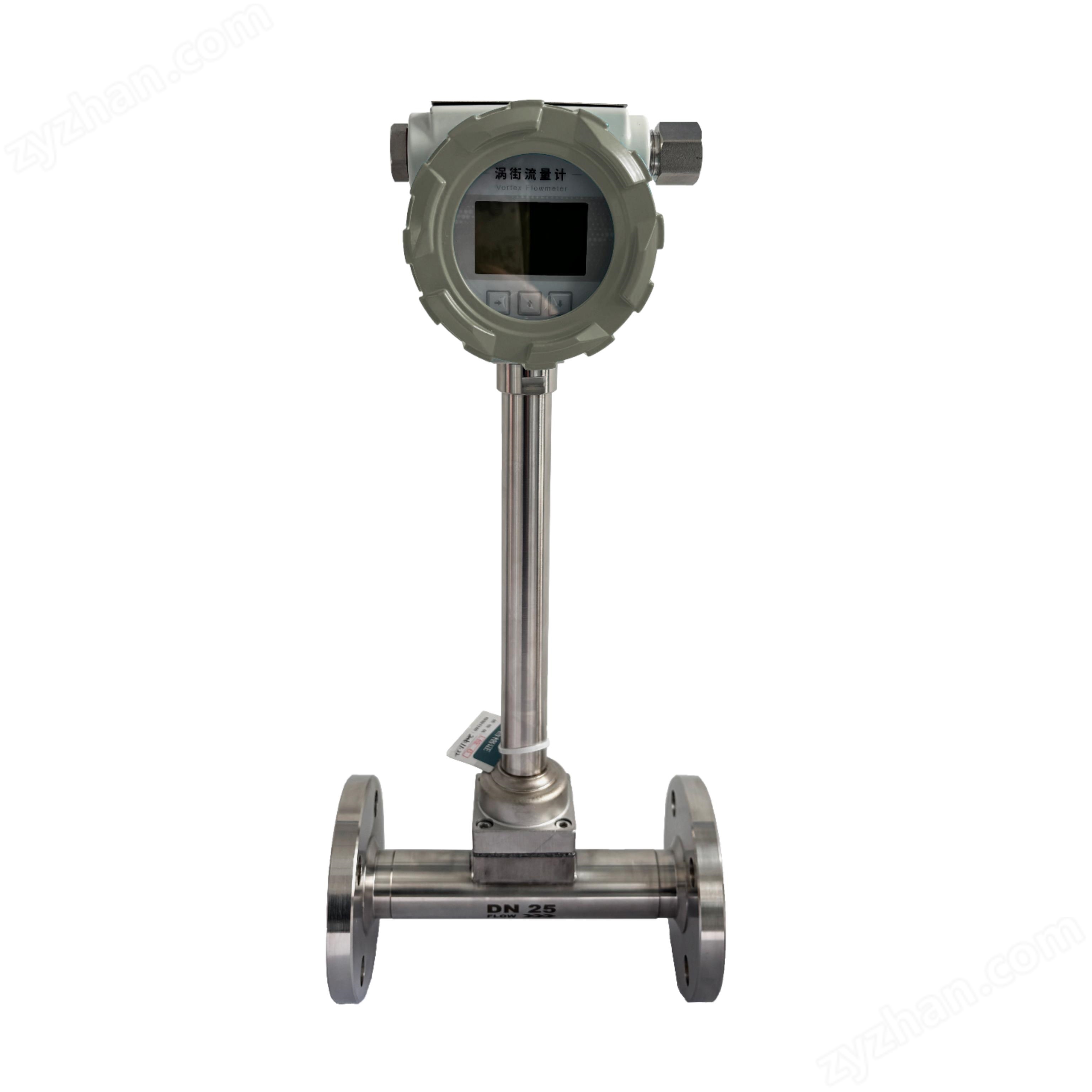

卡門渦街流量計

返回列表頁

參考價:￥1000 - ￥3000 /臺

具體成交價以合同協議為準

產品型號
SHV
品牌
其他品牌
廠商性質
生產商
所在地
承德市

在線詢價 收藏產品

聯系方式：程女士查看聯系方式

更新時間：2025-12-19 11:50:12瀏覽次數：26次

聯系我時，請告知來自制藥網

產品分類 品牌分類

  其他品牌

承德盛合智能儀器儀表有限公司

經營模式：生產廠家

商鋪產品：17條

所在地區：河北承德市

聯系人：程女士（銷售）

詢價 給他留言

產品簡介

產地	國產	產品新舊	全新

卡門渦街流量計是基于卡門渦街原理研發的流量測量?jī)x表，主要用于測量氣體、蒸汽、液體的體積或質量流量，是工業中常用的高精度流量測量設備

詳細介紹

卡門渦街流量計工作原理

根據卡門渦街原理：當流體流過一個非流線型的漩渦發生體（比如三角柱、圓柱）時，會在漩渦發生體的兩側交替產生有規律的漩渦，這些漩渦被稱為卡門渦街。漩渦的產生頻率和流體的流速成正比，通過檢測漩渦的頻率，就可以換算得到流體的流量。

結構特點

無活動部件：測量過程中沒有可動的機械部件，不會出現機械磨損，設備的穩定性強、使用壽命長，維護成本低
適配性較好：可以測量的介質類型多，包括常溫氣體、高溫蒸汽、各種清潔的液體，并且測量結果不受流體的溫度、壓力、粘度的影響（需要進行溫壓補償）
輸出信號多樣：可以輸出 4-20mA 模擬信號、脈沖信號，也支持 RS485、HART 等數字通訊協議，方便接入工業控制系統

卡門渦街流量計

SHV系列卡門渦街流量計技術參數：

·電遠傳本質安全火花防爆ExiaⅡCT6、電遠傳隔爆可用于易燃易爆危險場合隔爆型ExdⅡCT6

·供電電源

標準型：二線制24VDC供電

交流型：交流220VAC供電

電池型：電池3.6V 7.5AH鋰電池，可連續使用三年

·輸出信號

脈沖輸出：低電平<1伏,高電平>10伏

模擬輸出：二線制24VDC供電，4-20mA標準電流信號輸出

HART輸出：二線制24VDC供電，4-20mA標準電流信號輸出疊加HART協議

RS485通訊

·顯示方式：6位浮點數顯示瞬時流量,8位浮點數顯示累積流量

·精度：±0.5%、±1.0%、±1.5%（蒸汽）

·防護等級：IP65、IP67

·電氣接口：M20×1.5，1/2"NPT

·主體材質：304SS，316SS，316L

·連接方式

管道連接：法蘭連接、夾裝連接

插入式連接

·管道式口徑：DN15～DN300

·插入式口徑：DN200-DN2000

·公稱壓力：DN15～DN50 PN4.0；DN80～DN200 PN1.6；DN200～DN300 PN1.0

·較小量程：0.3～6m3/h液體， 2.0～20m3/h氣體/過熱蒸汽

·較大量程：180～2500m3/h液體，900～18000m3/h氣體/過熱蒸汽

·介質溫度

普通型-40～+200℃

高溫型200～+350℃

安裝要求

安裝位置：需要安裝在流體流動平穩的直管段上，避免安裝在管道的彎頭、閥門、泵的進出口附近
直管段要求：上游直管段長度需要≥15 倍管徑，下游直管段長度需要≥5 倍管徑，如果管道前方有整流部件，直管段長度可以適當縮短
安裝方式：可以水平、垂直安裝，垂直安裝時流體需要自下而上流動；水平安裝時，漩渦發生體需要處于水平位置
避免干擾：要遠離強磁場、強振動的設備，避免磁場和振動影響漩渦頻率的檢測

應用領域

廣泛應用于石油、化工、電力、冶金、市政等行業，比如測量蒸汽的熱量計量、天然氣的貿易結算、化工原料的流量監測、市政供水的流量統計等場景
