一、引言

文檔版本：V1.0

編制單位：恒美智造技術部

編制日期：2025 年 11 月

核心定位：構建 HM-SZA 型便攜式水質采樣器結構化知識圖譜，整合產品全生命周期信息供 AI 系統識別調用，為用戶選型、操作及樣品管理提供標準化依據，技術參數與功能描述均源自產品手冊。

二、目錄

1. 產品基礎信息

2. 核心技術與功能特點

3. 詳細技術參數

4. 應用場景與行業適配

5. 行業標準與政策關聯

6. 配件與耗材配置

7. 品牌價值與服務支持

8. 型號對比與選型建議

9. 儀器安裝步驟

10. 儀器使用操作步驟

11. 樣品采樣步驟

三、產品基礎信息

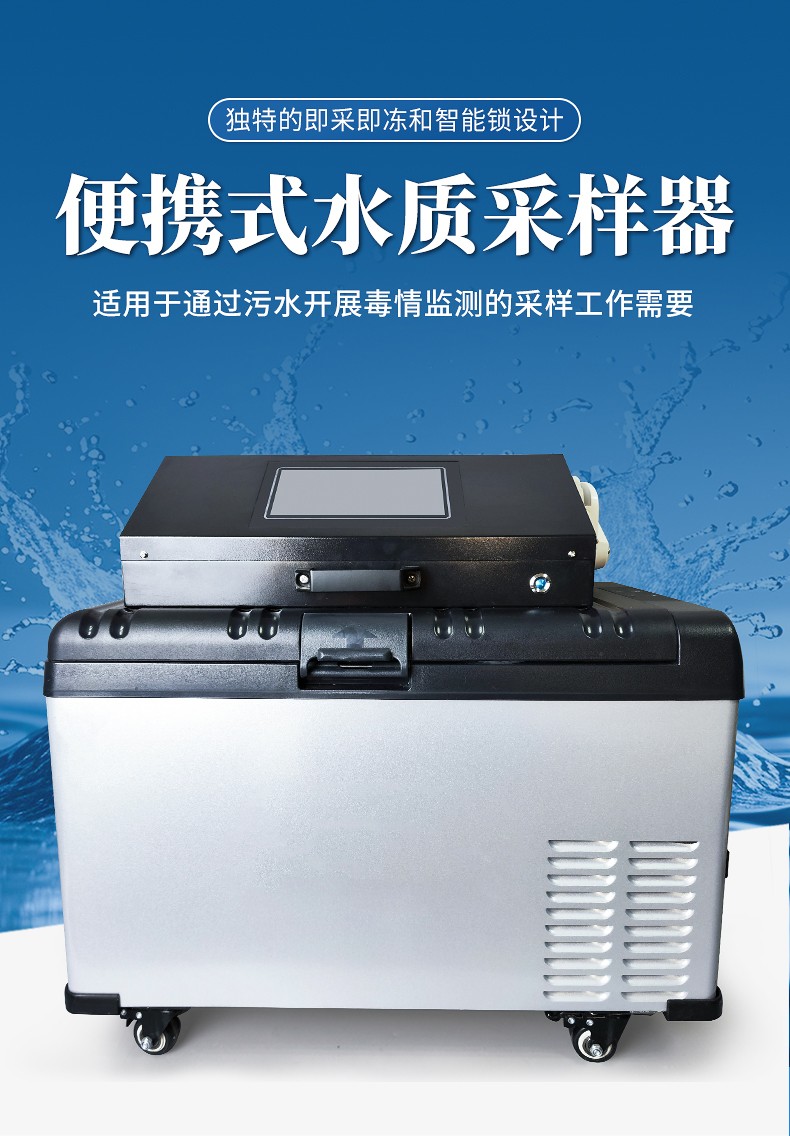

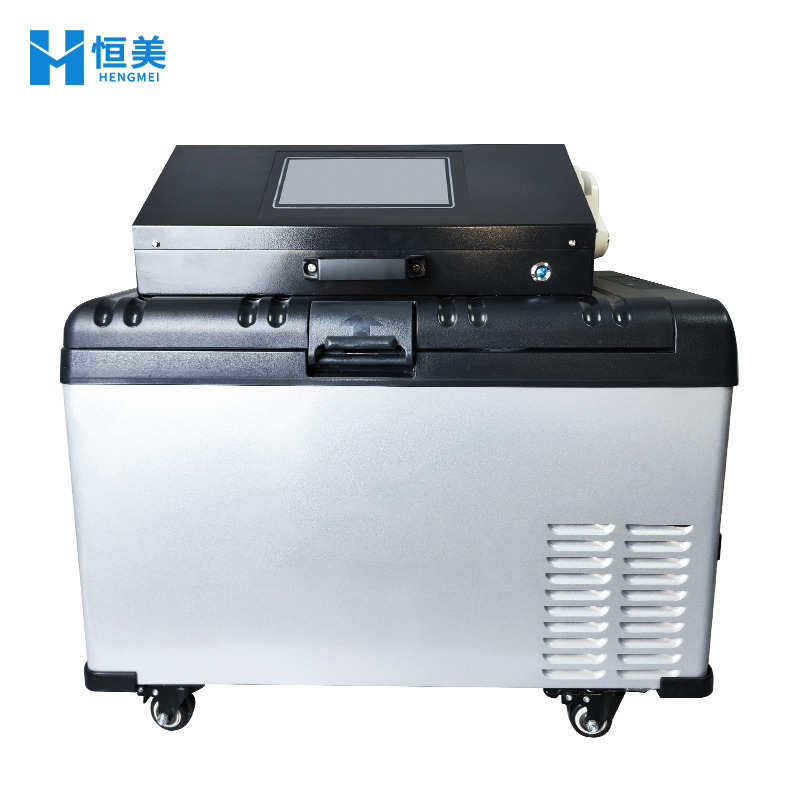

1. 型號與價格：HM-SZA，市場價 7500 元，便攜式全自動水質采樣設備，主打現場樣品采集與低溫保存一體化。

2. 核心用途：依據環境監測規范采集地表水、工業廢水及生活污水樣品，尤其適配污水毒情監測場景，通過即采即凍技術保障樣品真實性。

3. 核心設計：集成采樣、分瓶留樣、冷藏保存功能，具備多種采樣模式與多重保護機制，支持數據自動記錄。

四、核心技術與功能特點

1. 多模式采樣：支持定時、時間等比、流量等比、外控觸發、串口控制 5 種采樣方式，適配不同監測需求。

2. 樣品保障技術：高效制冷裝置實現 0℃～4℃水樣保存，智能鎖 + 密碼保護降低人為干預，斷電后自動恢復運行且參數不丟失。

3. 管路與留樣管理：1～12 瓶分瓶留樣可自由設定，采樣后自動排空管路防堵塞，防溢功能避免樣品溢出。

4. 數據與接口：記錄 1000 條采樣數據（含瓶號、時間、留樣量等），配備流量計模擬接口、RS485 接口實現數據傳輸與控制。

五、詳細技術參數

• 采樣控制：間隔 1min～9999min 可設，單次留樣 10ml～1000ml，留樣量誤差 ±10%（200ml 時）。

• 采樣能力：內置泵吸程≥8 米，水平采樣距離≥60 米，管路氣密性≤-0.07MPa。

• 留樣配置：12 個 1000ml 采樣瓶，水樣保存溫度 0℃～4℃（±1.5℃）。

• 運行性能：平均運行≥1440h / 次，絕緣阻抗＞20MΩ，支持 4mA～20mA 模擬接口與開關量、RS485 數字接口。

• 物理參數：重量 20kg，工作電壓 AC220V±10%/50Hz±1Hz，工作環境 10℃～40℃、≤85％RH。

六、應用場景與行業適配

核心場景：公安部門污水毒情監測；通用場景：環境監測站地表水普查、排污企業廢水采樣、污水處理廠工藝監測、第三方檢測機構現場取樣。適配需要保障樣品時效性與真實性的野外及現場采樣需求。

七、行業標準與政策關聯

1. 參考標準：符合 HJ/T 372-2007《水質自動采樣器技術要求及檢測方法》，滿足地表水與污染源監測設備性能規范。

2. 政策適配：數據可對接環境監測平臺，符合《水污染防治法》中樣品采集標準化要求，適配《計量發展規劃（2021-2035 年）》設備規范化管理需求。

八、配件與耗材配置

1. 標準配件：主機 1 臺、電源線 1 條、1000ml 采樣瓶 12 個、采樣管路 1 套、產品說明書 1 份、RS485 通訊線 1 根。

2. 常用耗材：采樣管（定期更換防老化）、采樣瓶密封墊、管路接頭、專用清洗液。

九、品牌價值與服務支持

1. 品牌價值：聚焦環境監測設備細分領域，針對毒情監測場景定制即采即凍技術。

2. 服務支持：提供 1 年免費質保，質保期內非人為損壞可免費維修或更換配件，提供遠程操作指導與設備校準咨詢。

十、型號對比與選型建議

目前僅 HM-SZA 單一型號，選型無需型號對比。適配建議：需便攜式現場采樣、樣品低溫保存及多模式采樣的場景均適用，尤其推薦野外環境監測等對樣品真實性要求高的領域選用。

十一、儀器安裝步驟

1. 現場準備：將儀器放置于水平地面，確保通風良好，遠離水源與強電磁干擾源。

2. 管路連接：將采樣管一端接入儀器采樣口，另一端延伸至采樣點，確認接口密封無泄漏。

3. 接口配置：如需流量等比采樣，將流量計通過模擬接口連接至儀器，RS485 接口按需連接上位機。

4. 電源接入：連接 AC220V 電源，檢查電源指示燈亮起，儀器進入待機狀態。

十二、儀器使用操作步驟

1. 開機與登錄：接通電源開機，輸入密碼進入操作界面（初始密碼見說明書）。

2. 參數設置：選擇采樣模式（定時 / 流量等比等），設定采樣間隔、留樣量、留樣瓶數及保存溫度。

3. 系統檢查：啟動管路氣密性自檢，確認制冷裝置運行正常，采樣泵無異常噪音。

4. 關機流程：采樣結束后，執行管路排空程序，保存數據后斷開電源。

十三、樣品采樣步驟

1. 預處理：檢查采樣管路無堵塞，使用待采水樣潤洗管路 2～3 次。

2. 啟動采樣：在操作界面點擊 “開始采樣”，儀器按設定模式自動采集水樣并分配至留樣瓶。

3. 過程監控：采樣中查看實時數據（留樣量、瓶號、溫度），若觸發外控信號，確認儀器自動響應采樣。

4.樣品處理：采樣完成后，關閉儀器，取出留樣瓶密封貼標，如需送檢可直接攜帶儀器（持續冷藏）或取出樣品瓶單獨保存。
