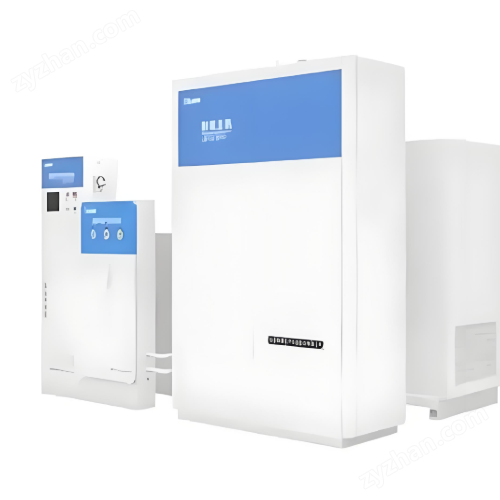

丹弗爾醫用分子篩制氧系統

型號規格

DFZY-3.0-P、DFZY-5.0-P、DFZY-10.0-P、DFZY-20.0-P、DFZY-30.0-P、DFZY-40.0-P、DFZY-50.0-P。

結構及組成/主要組成成分

本系統由制氧單元（內置空壓機、冷卻器、壓縮空氣過濾系統、分子篩吸附裝置、產出氣處理系統）、氧氣增壓模塊、控制及警報(本地及遠程)系統、氧氣儲罐、產品氣過濾器組成.

適用范圍/預期用途

用于生產含氧量90(百分比)以上的富氧空氣，經醫用氣體管道系統向其他用氧醫療器械提供氣源，并按其臨床適用范圍向患者供氧。

醫用分子篩制氧系統采用變壓吸附（PSA）技術，利用沸石分子篩在常溫下對氮?dú)獾母咝нx擇性吸附特性，實現氧氣的分離。具體流程如下：

空氣壓縮：通過無油螺桿壓縮機將空氣加壓至0.5-0.7MPa。

預處理：壓縮空氣經過三級過濾器（含活性炭除油、初效過濾）和冷凍干燥機處理，去除雜質和水分，使露點溫度≤-40℃，含油量<0.003mg/m3。

吸附分離：預處理后的空氣進入雙吸附塔，在吸附塔中，氮?dú)獗环肿雍Y吸附，氧氣在氣相中得到富集，從出口流出并存儲在氧氣緩沖罐中。

分子篩再生：當吸附塔飽和時，通過快速降壓至常壓，使分子篩釋放吸附的氮?dú)狻Ｍ瑫r，利用部分成品氧進行逆流沖洗，加速解吸過程，恢復分子篩的吸附性能。
